FONTOS INFORMÁCIÓ

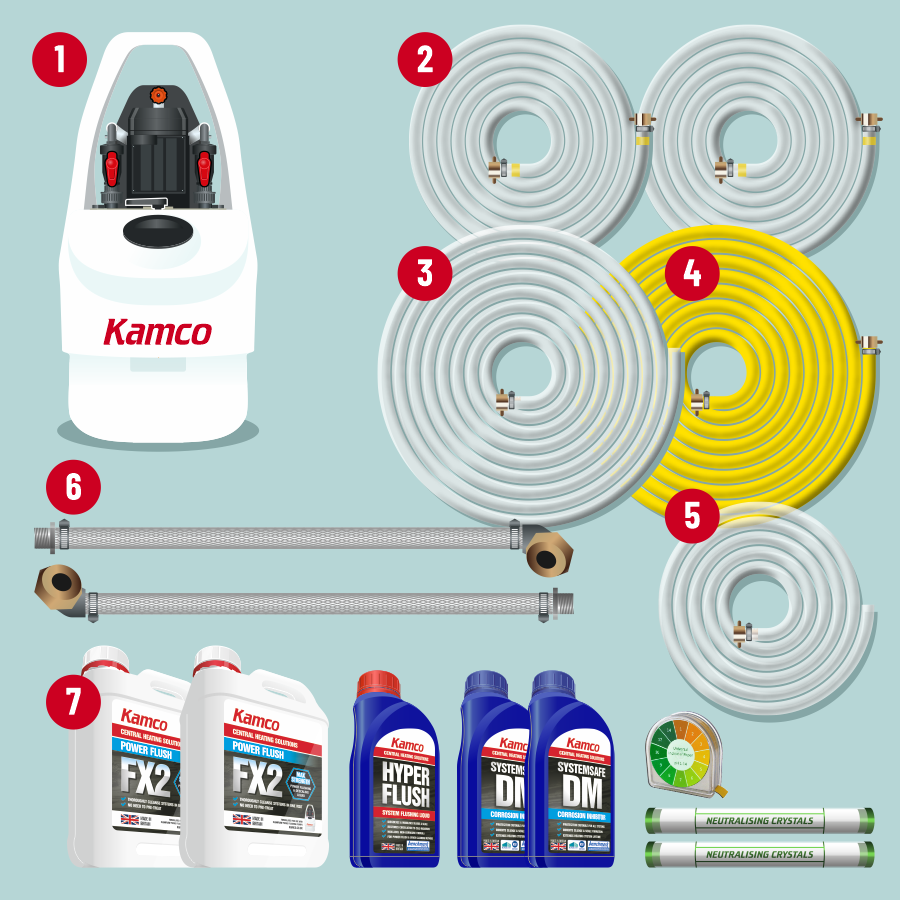

Az útmutató lépésről lépésre a rendszer öblítés alapjait ismerteti. Konkrét helyzetekkel kapcsolatos tanácsért tekintse meg weboldalunk DOKUMENTÁCIÓS TÁMOGATÁS részét, vagy hívjon a +36 20 916 9868 telefonszámon. 1 MI TALÁLHATÓ A DOBOZBAN?
- 1. CLEARFLOW SZIVATTYÚ
- 2. ÁRAMLÁSI ÉS VISSZAJÁRÓ TÖMLŐ (2x 5m)
- 3. LEADÓCSŐ (8m)
- 4. VÍZBEMENETŐ CSŐ (8m)
- 5. TÚLFOLYÓ CSŐ (3m)
- 6. KERINGETŐSZIVATTYÚ ADAPTER TÖMLŐK
- 7. KAMCO VEGYSZER INDÍTÓCSOMAG Tartalmazza még: BSP adapterek (10 csomag)

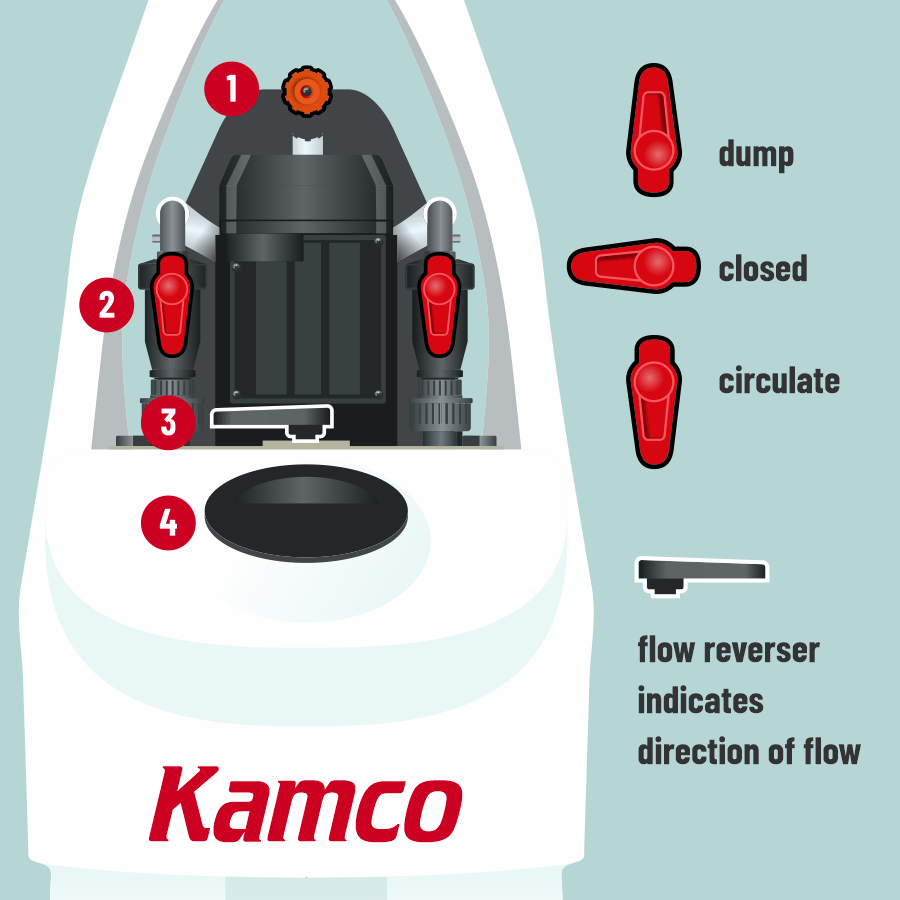

2 SZELEP ÉS ÁRAMVÁLTÓ
- 1. VÍZBEMENETI SZELEP
(a hely eltérő lehet) - 2. IZOLÁCIÓS SZELEPEK (2x)
- 3. ÁRAMVÁLTÓ KAR
- 4. TARTÓ TARTÁLY HOZZÁFÉRÉSI SAPKA

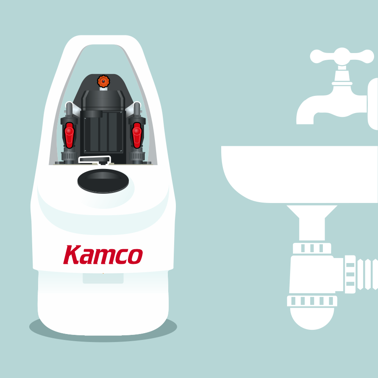

3 A CLEARFLOW SZIVATTYÚ ELHELYEZÉSE
- A hálózati vízellátás közelében helyezze el
- Közel a szennyvíz elvezető lefolyóhoz

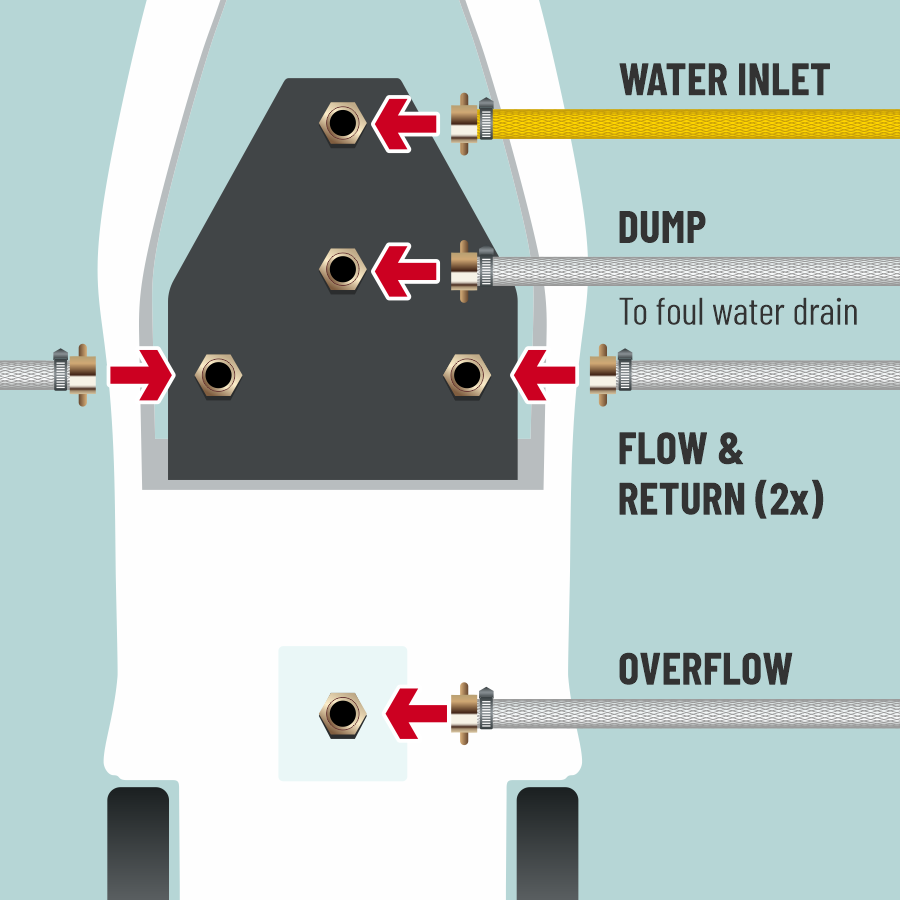

4 TÖMLŐK CSATLAKOZTATÁSA A SZIVATTYÚHOZ
- Csatlakoztassa szorosan a tömlőket kézzel

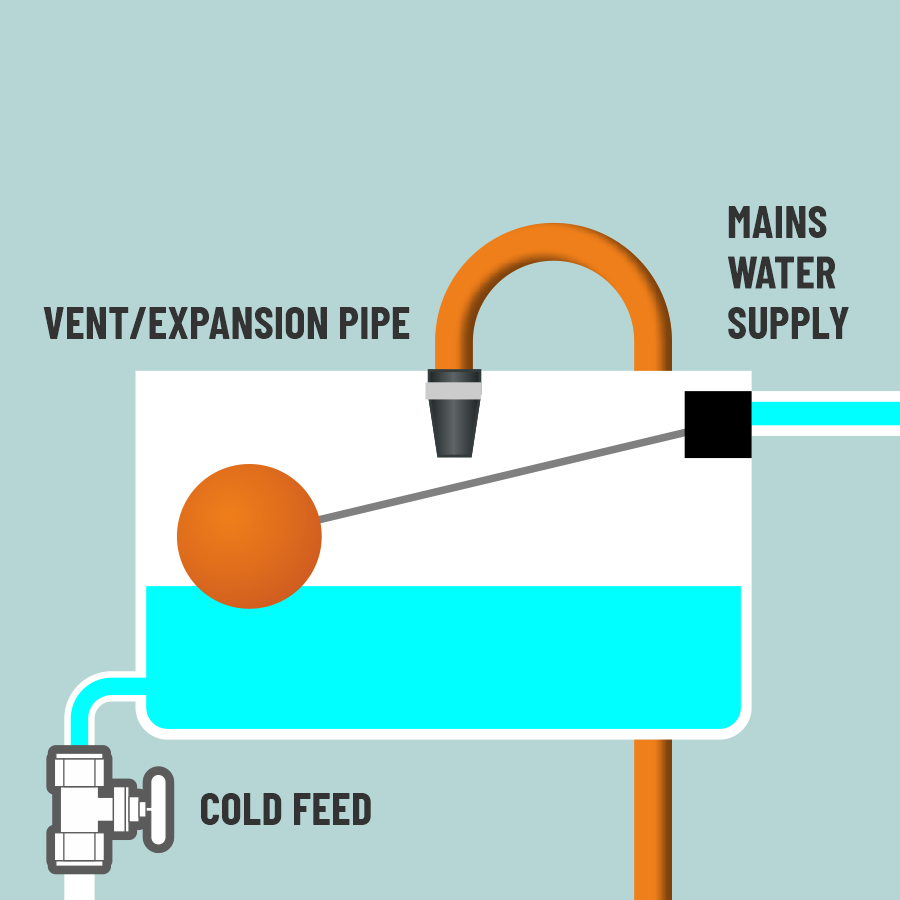

5 ZÁRJA EL A SZELLŐZŐ RENDSZEREKET
- A hálózati vízellátást le kell választani
- A hidegvíz szelepet zárja el
- Helyezzen ideiglenes sapkát a tágulási/szellőző csőre

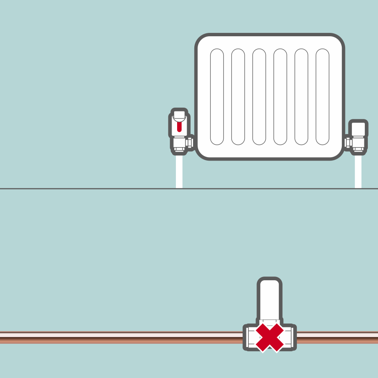

6 TERMOSZTATIKUS SZELEPEK BEÁLLÍTÁSA
- Állítsa a termosztatikus radiátorszelepeket maximumra
- Távolítsa el a termosztatikus szelepfejeket
- Zárja el a by-pass-t
- Zárja el az automatikus by-pass-t (ha van )

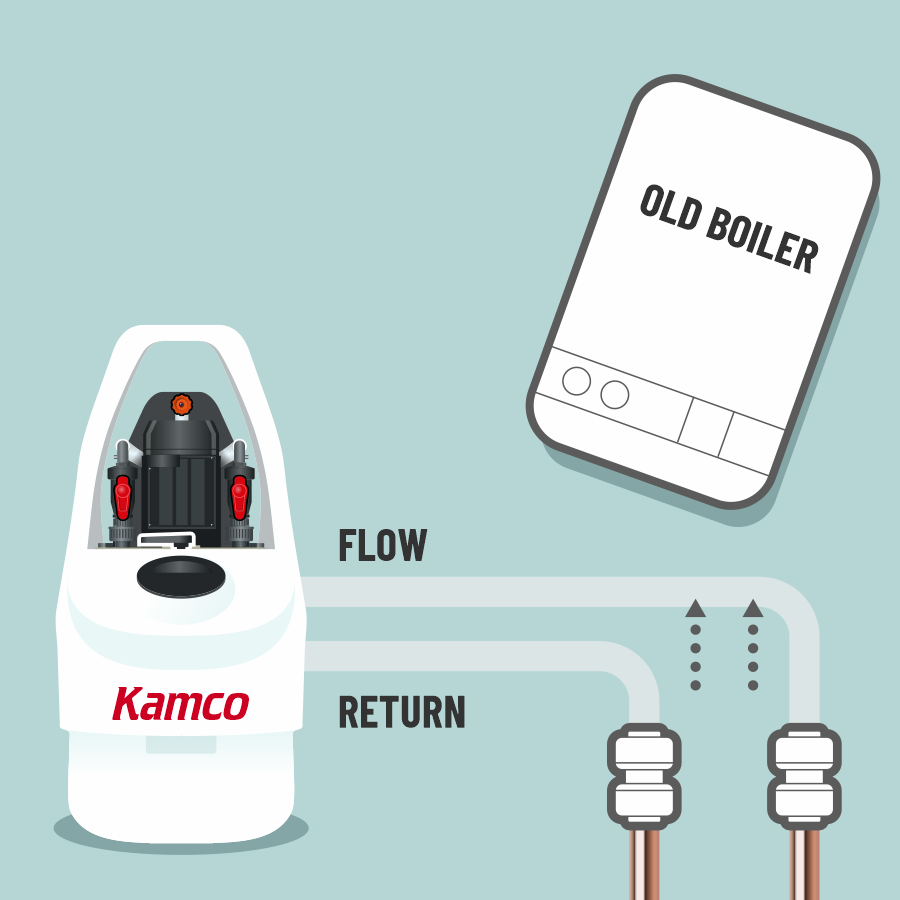

7 CSATLAKOZÁSI MÓDSZEREK
- Csatlakoztassa az előremenő és visszatérő csöveket
a kazán eltávolítása után
A KAZÁN CSERÉJE

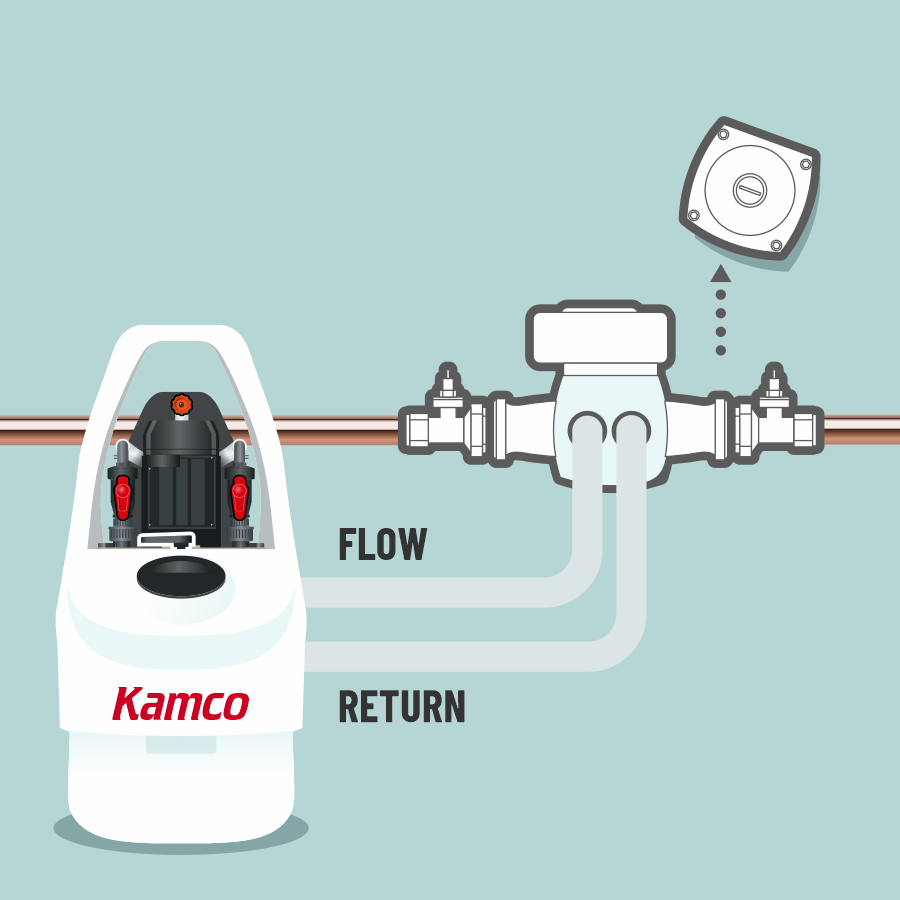

8 CSATLAKOZÁSI MÓDSZEREK
- Csatlakoztassa a keringetőszivattyú csatlakozásaihoz a mellékelt adaptertömlőkkel

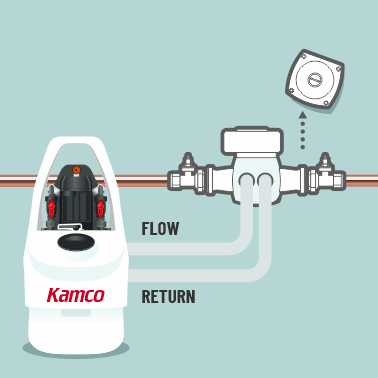

A KERINGETŐ SZIVATTYÚ ELTÁVOLÍTÁSA
9 CSATLAKOZÁSI MÓDSZEREK
- Csak a keringetőszivattyú fejét távolítsa el
- Csatlakoztassa a CP2-t vagy a keringetőszivattyú testét
- Csatlakoztassa a Clearflow szivattyút
a CP2-vel szállított tömlőkkel
CP2 KERINGETŐ SZIVATTYÚ ADAPTER

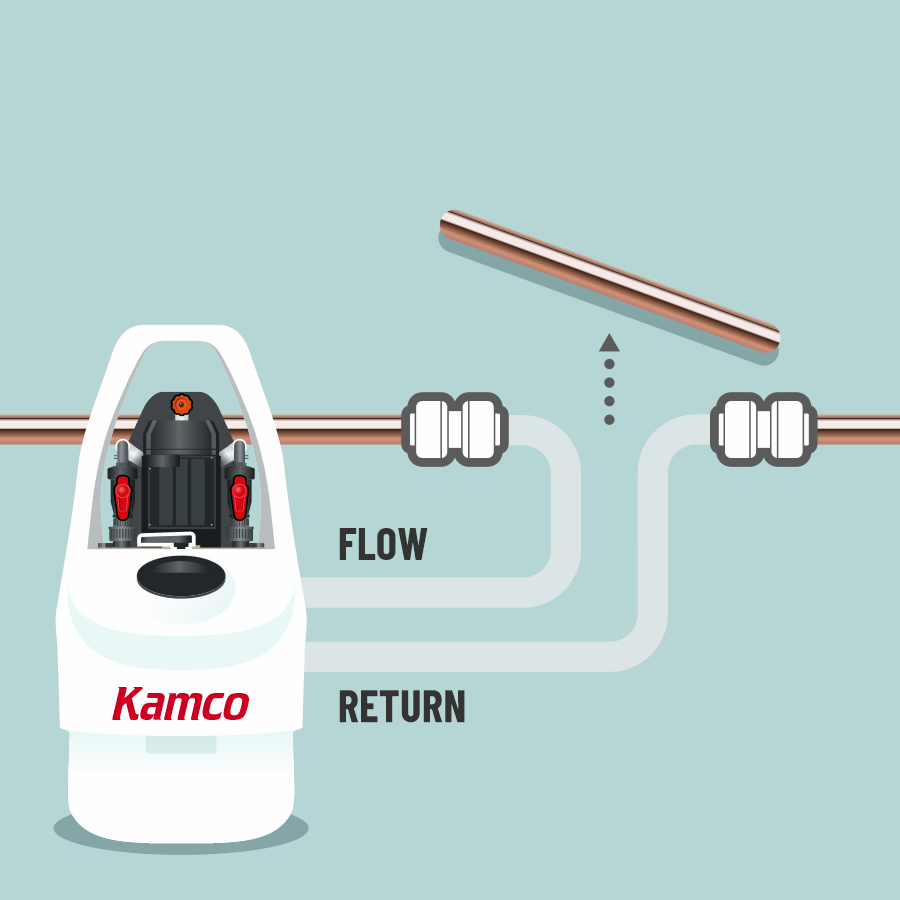

10 CSATLAKOZÁSI MÓDSZEREK
- Távolítsa el a rézcső egy részét
- Csatlakoztassa a push fit csatlakozókkal
RÉZCSŐ KITÖRÉSE

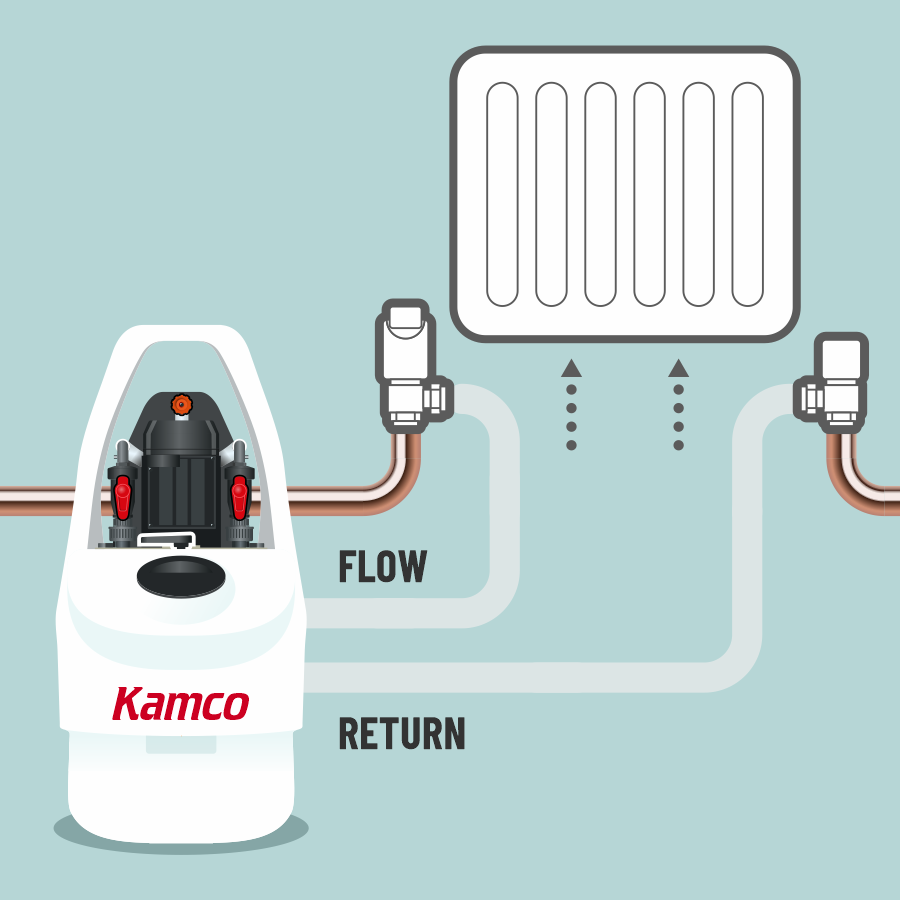

11 CSATLAKOZÁSI MÓDSZEREK
- Csatlakoztassa a Clearflow-t a radiátorszelep testekhez
(nem alkalmas mikrofuratú rendszerekhez)
RADIÁTOR ELTÁVOLÍTÁSA

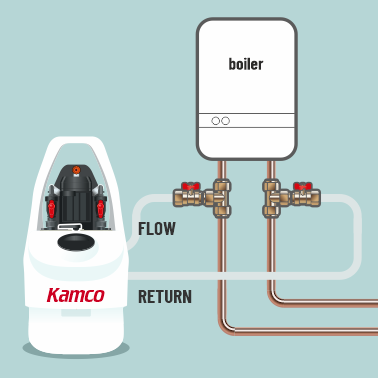

12 CSATLAKOZÁSI MÓDSZEREK
- A jövőben a kényelmes csatlakoztatás érdekében szelepekkel lehetséges a kazánhoz történő bekötés
CSATLAKOZTASSA A KAZÁN BEKÖTŐKHÖZ

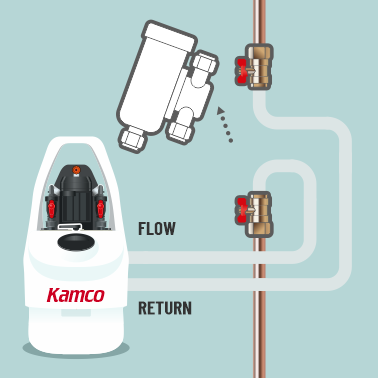

13 CSATLAKOZÁSI MÓDSZEREK
- Csatlakoztassa a csővezetékekhez/leválasztó szelepekhez a szűrő eltávolítása után
MÁGNESES SZŰRŐ ELTÁVOLÍTÁSA
14 GYORSABB NAGYTELJESÍTMÉNYŰ ÖBLÍTÉS
- Gyorsan megköti a mágneses törmeléket
- Felgyorsítja az öblítési folyamatot
- Csökkenti a vízfelhasználást
- Az ügyfelek láthatják, mi VOLT a rendszerükben

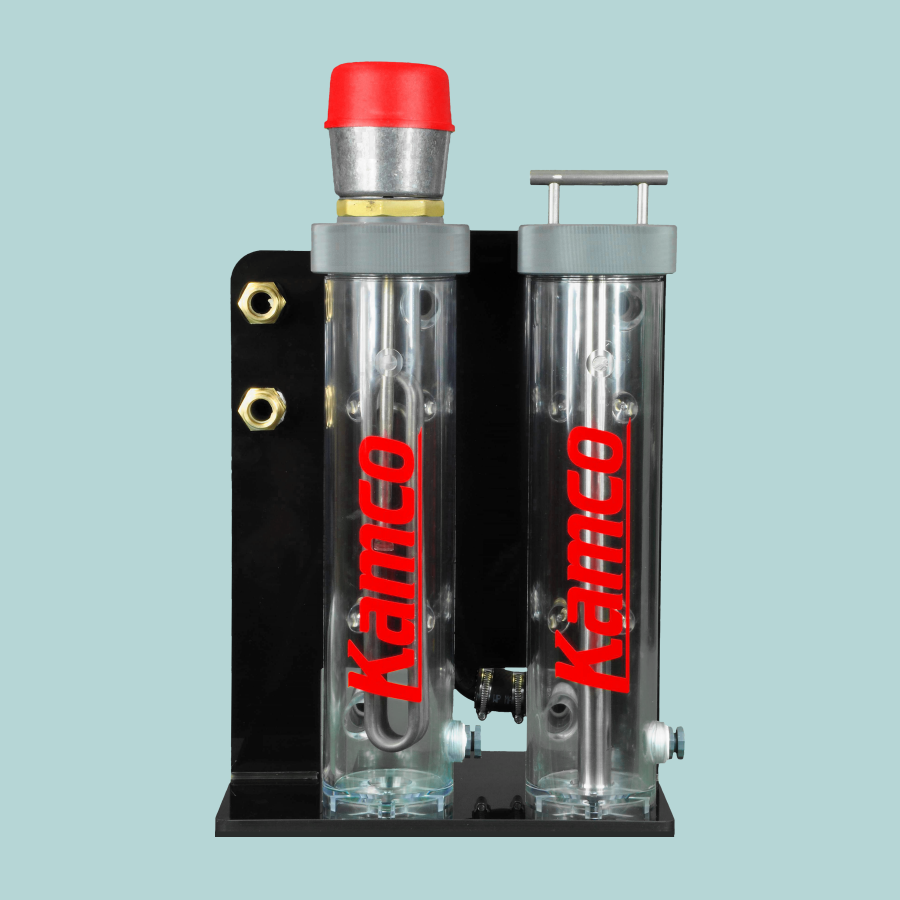

Kamco CombiMAG

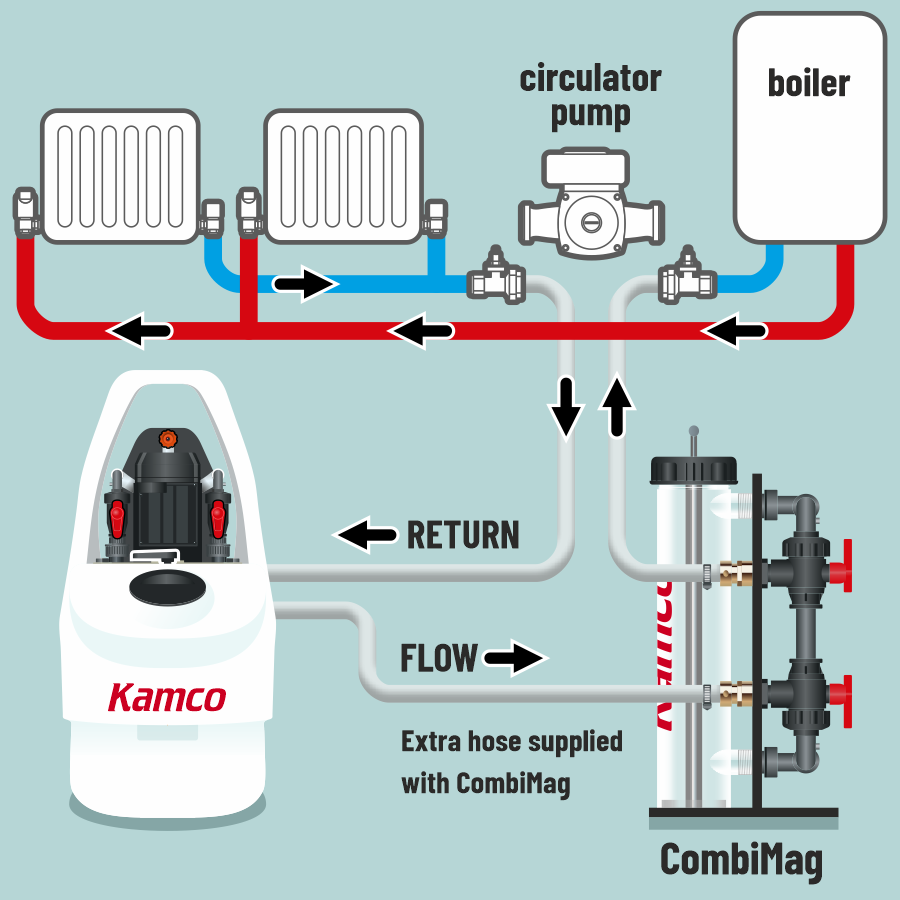

15 A CombiMAG CSATLAKOZTATÁSA
- Csatlakoztassa a CombiMAG-ot a rendszerhez a CombiMAG-hoz mellékelt
tömlők és adapterek segítségével - A CombiMAG számos helyen csatlakoztatható a Clearflow oldalára

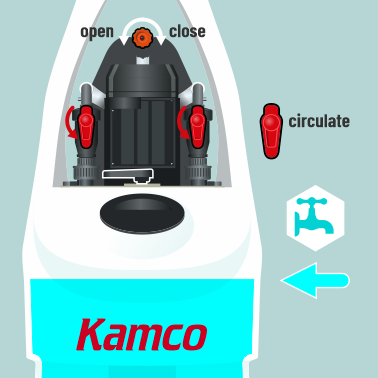

16 A CLEARFLOW SZIVATTYÚ ELŐKÉSZÍTÉSE
- Nyissa ki a vízbevezető szelepet
- Hagyja félig megtelni a tartótartályt
- Zárja el a vízbevezető szelepet
- Állítsa mindkét izolációs szelepet lefelé "keringető" helyzetbe

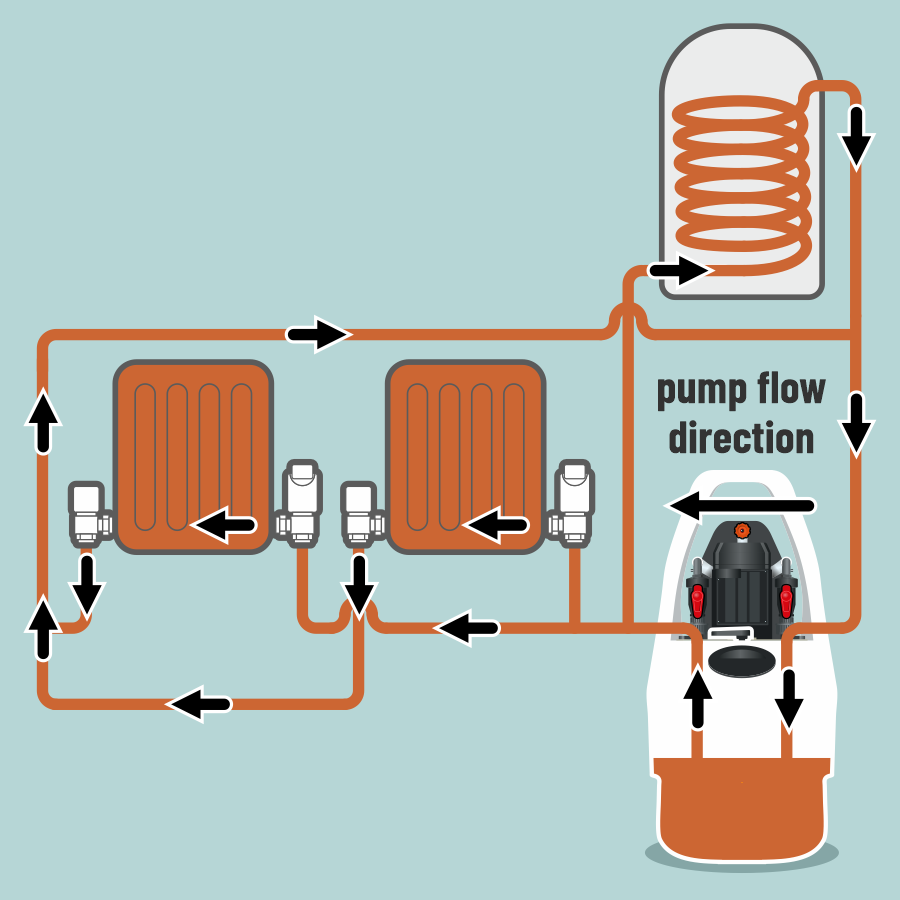

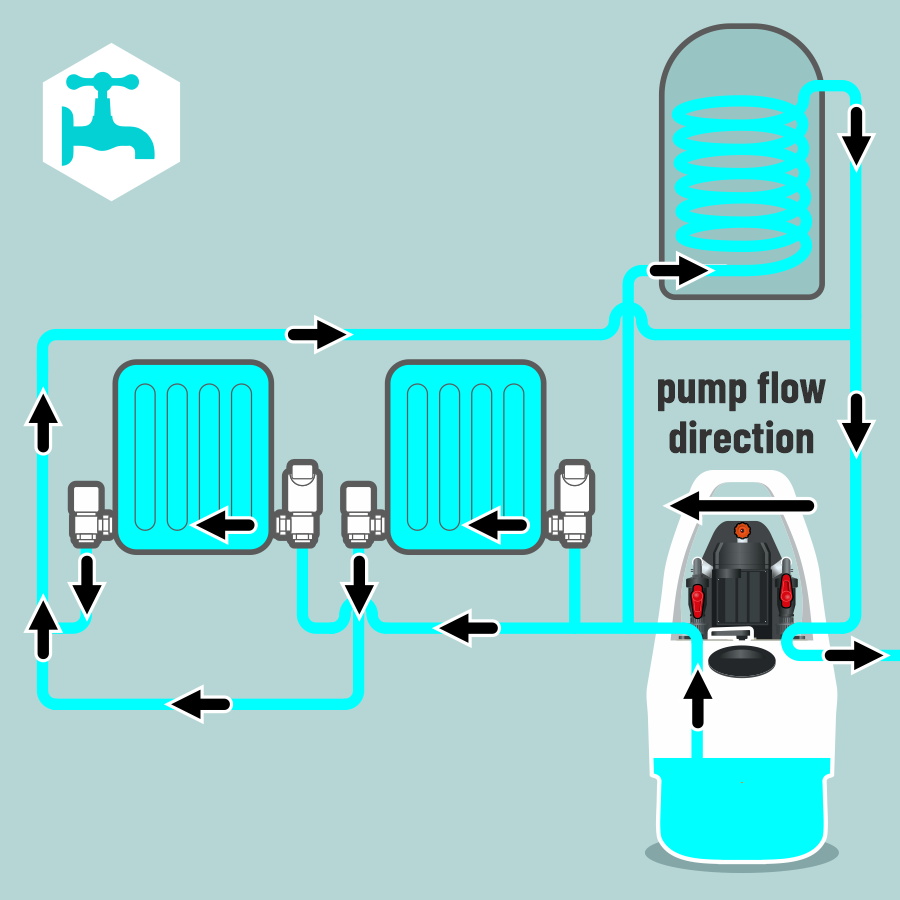

17 NAGYTELJESÍTMÉNYŰ ÖBLÍTÉS INDÍTÁSA
- A rendszer teljesen nyitott
- Aktiválja a főkapcsolót a motorház tetején

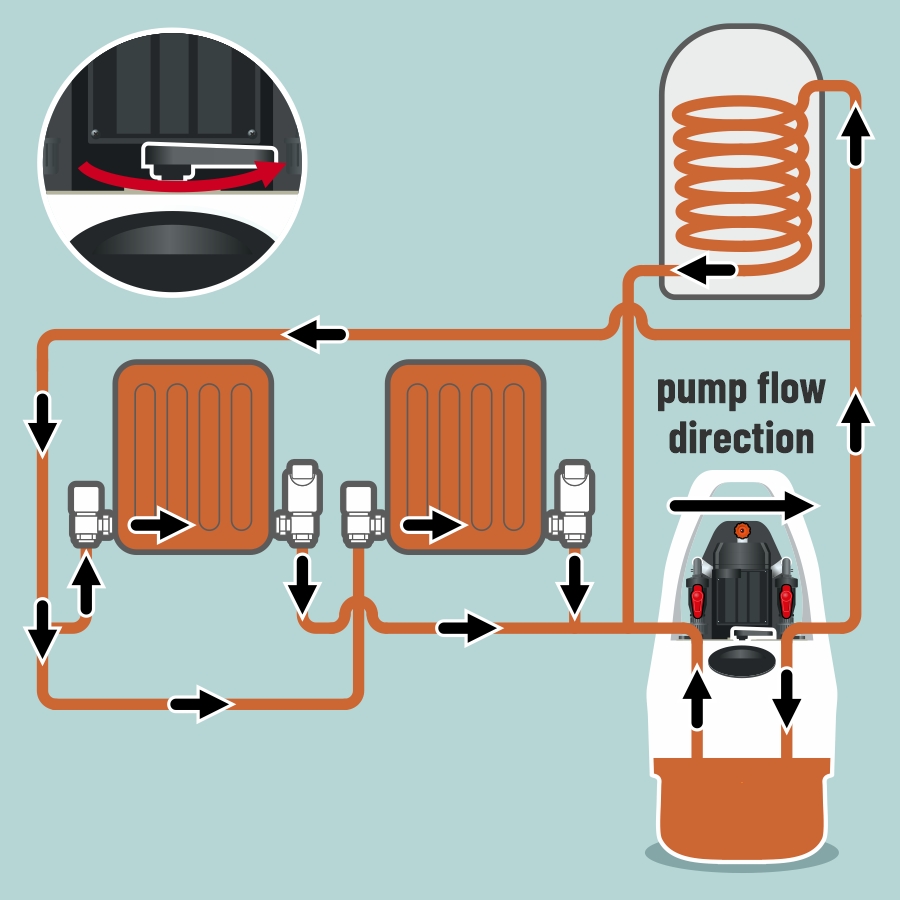

18 AZ ÁRAMLÁSI IRÁNY MEGFORDÍTÁSA
- Forgassa el az áramlás irányváltó kart 90°-kal
balról jobbra - A rendszer teljesen nyitott.

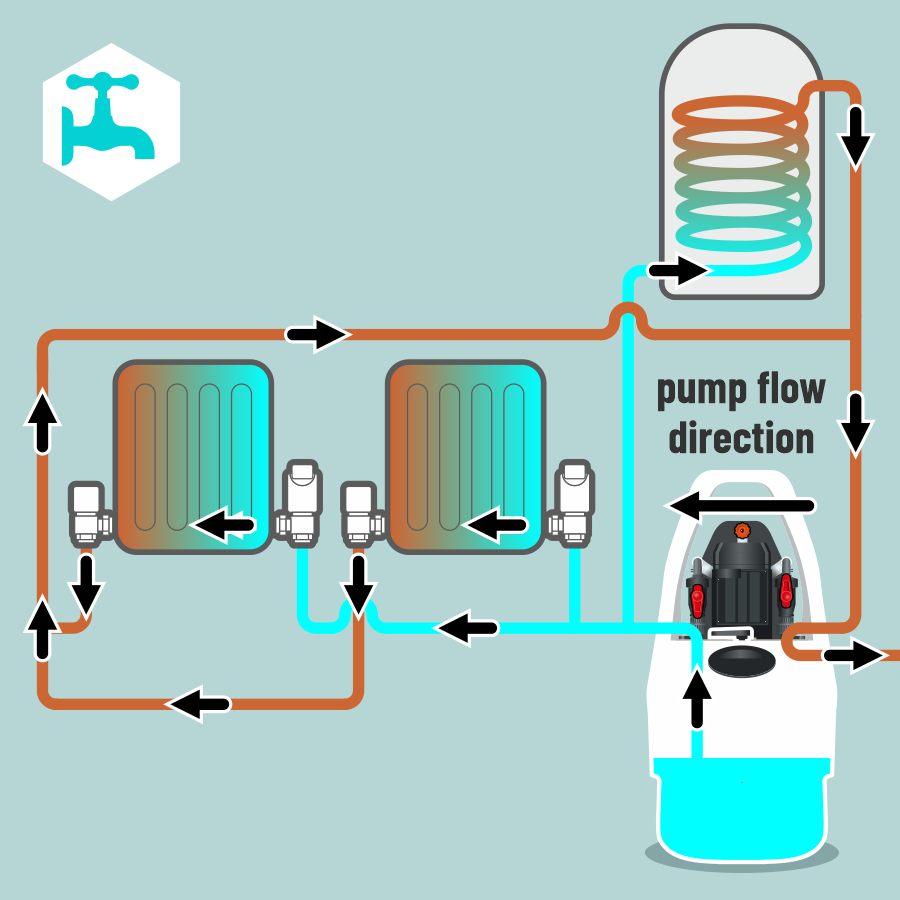

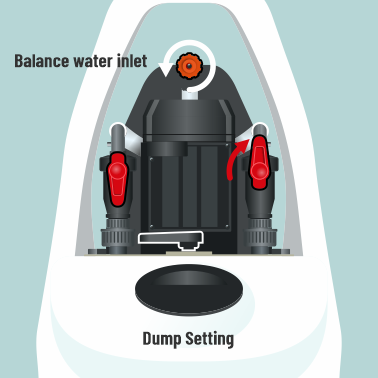

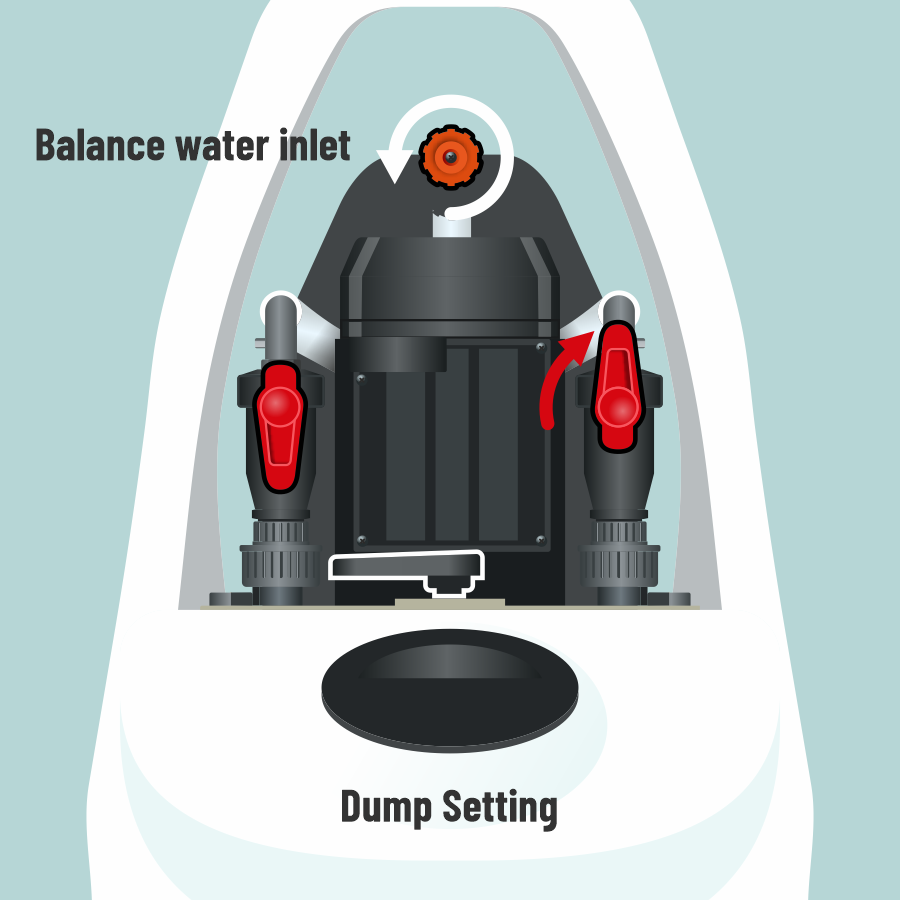

19 SZELEPEK BEÁLLÍTÁSA ÜRÍTÉSRE
- Az áramlási irány ellentétes oldalán lévő leválasztó szelepet felfelé kell beállítani, "ürítésre"
- A vízbevezető szelepet nyissa ki, hogy fenntartsa a vízszintet a tartályban
20 RADIÁTOROK ÉS INDIREKT TÁROLÓ* ÜRÍTÉSE
- A rendszer teljesen nyitott
- Ürítse a szennyezett vizet a szennyvíz lefolyóba *Ha van
21 ÜRÍTÉS A TISZTA VÍZ ELÉRÉSÉIG
- A rendszer teljesen nyitott

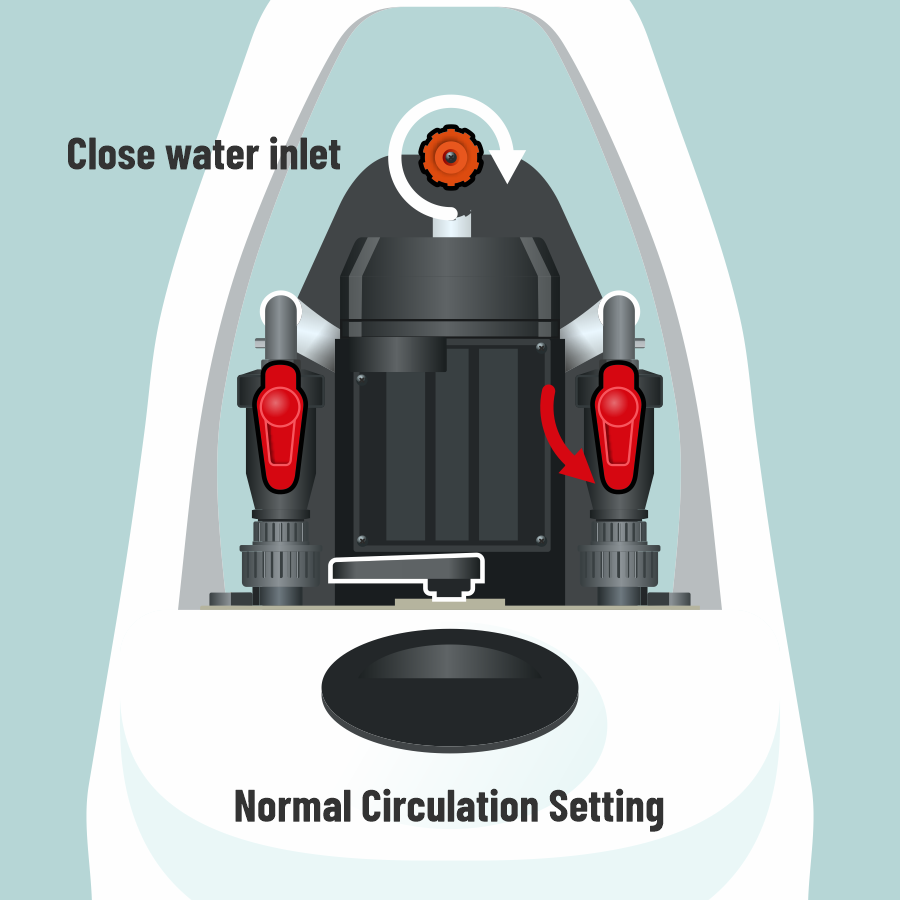

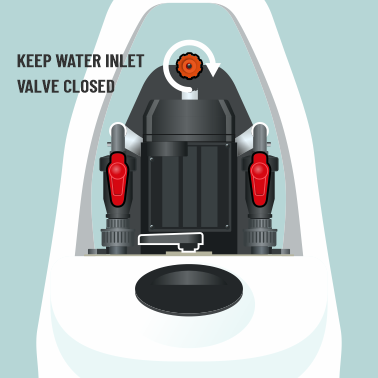

22 SZELEPEK KERINGETÉSRE ÁLLÍTÁSA
- Győződjön meg arról, hogy a vízbevezető szelep zárva van
- Állítsa vissza a leválasztó szelepet lefelé állásba
23 POWER FLUSH FX2 HOZZÁADÁSA
- A KAMCO a Power Flush FX2-t ajánlja
- Maximális teljesítmény, nincs szükség előkezelésre (egyfázisú mosás)
- Adja hozzá az FX2-t a tartályhoz a hozzáférési kupakon keresztül

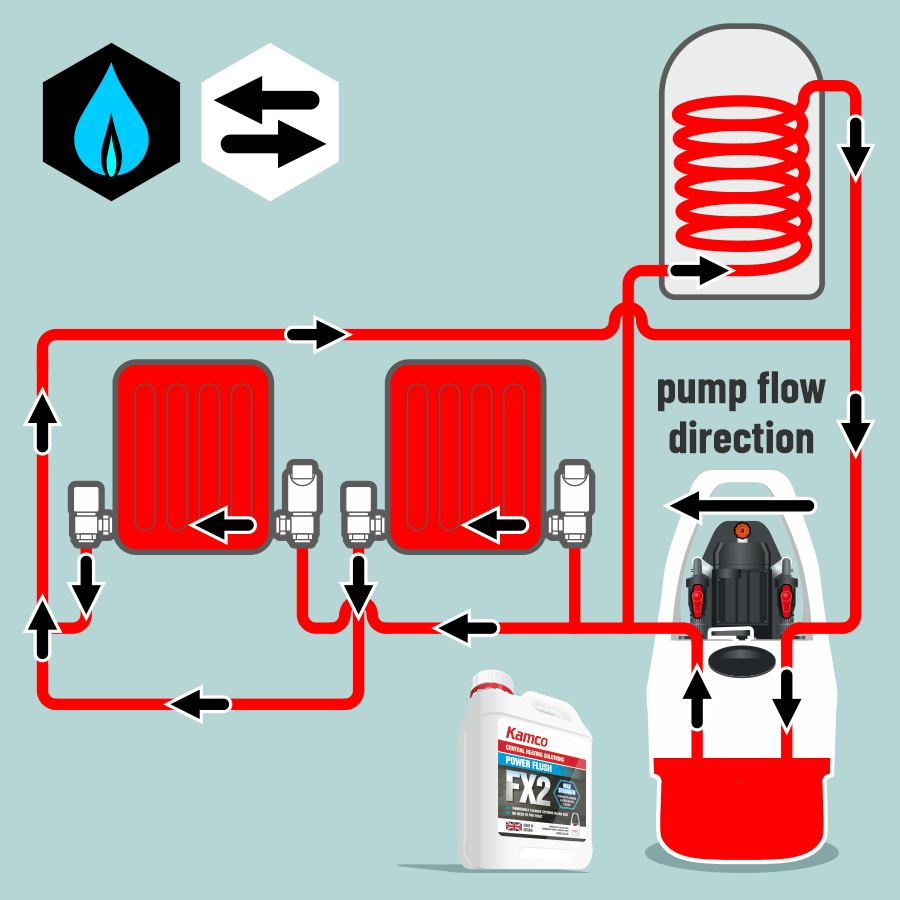

24 FX2 KERINGETÉSE
- Az FX2 keringtetése a rendszerben
- Kapcsolja be a kazánt, melegítse fel a rendszert 50 °C-ra
- Kapcsolja ki a kazánt
- Rendszeresen fordítsa meg az áramlást

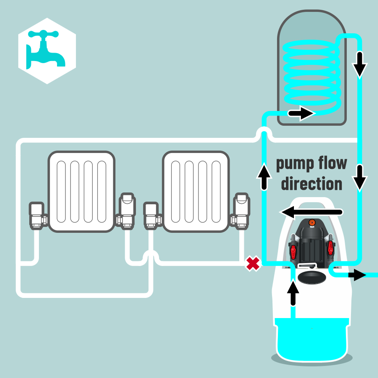

25 RADIÁTOROK IZOLÁLÁSA
- Az FX2 keringtetése csak a csőspirálon keresztül*
- Rendszeresen fordítsa meg az áramlást *Ha van

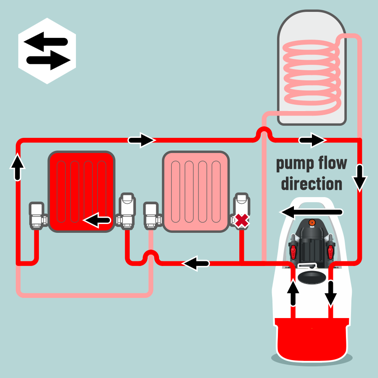

26 RADIÁTOR 1 MEGNYITÁSA
- Izolálja az indirekt tárolót
- Nyissa ki a radiátort 1-et
- Az FX2-t csak az 1. radiátoron keresztül keringesse
- Rendszeresen fordítsa meg az áramlást

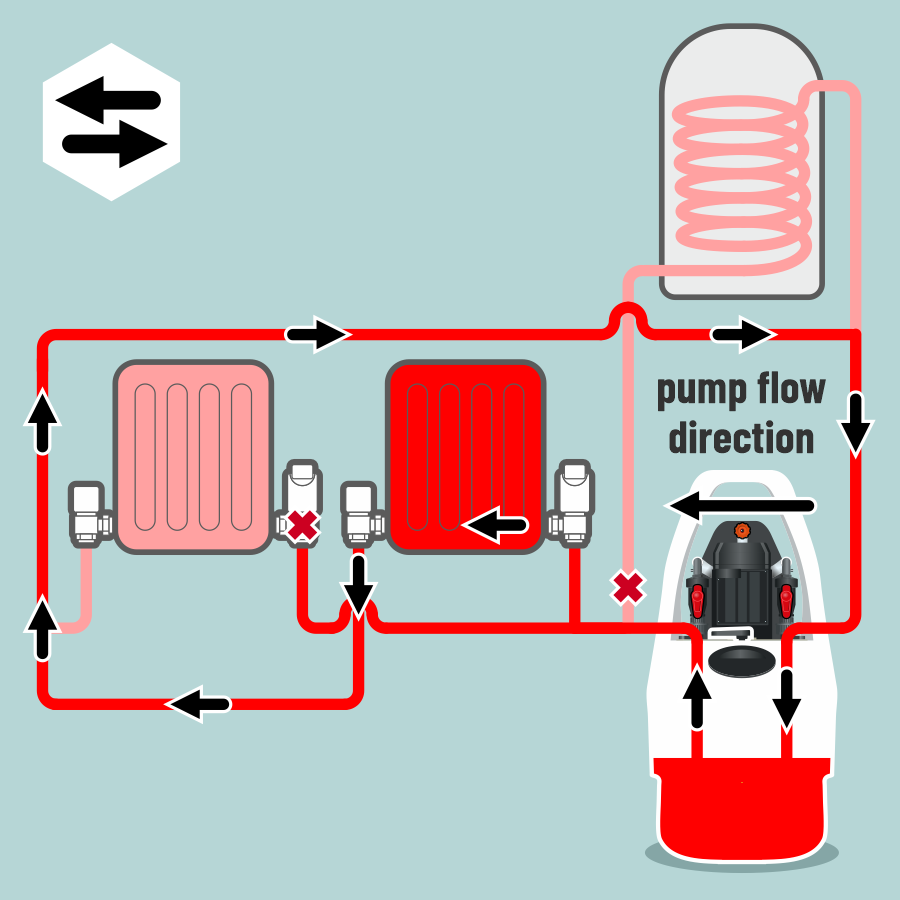

27 RADIÁTOR 2 MEGNYITÁSA
- Zárja el a radiátort 1-et
- Nyissa ki a radiátort 2-et
- Az FX2-t csak a 2. radiátoron keresztül keringesse
- Rendszeresen fordítsa meg az áramlást
- Ismételje meg ezt a folyamatot a rendszer összes többi radiátorával
28 SZELEPEK BEÁLLÍTÁSA ÜRÍTÉSRE
- Az áramlási irány ellentétes oldalán lévő leválasztó szelepet állítsa felfelé "ürítésre"
- A vízbevezető szelepet nyissa ki, hogy fenntartsa a vízszintet a tartályban

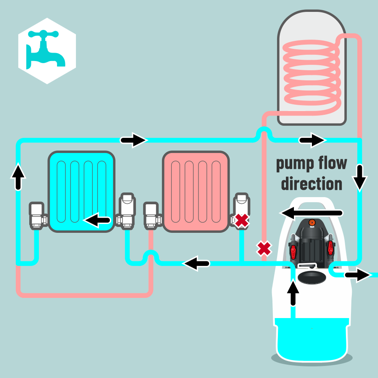

29 RADIÁTOROK ÜRÍTÉSE
- Ürítse a radiátorokat egyenként és fordított sorrendben
- Addig ürítse, amíg a víz tiszta nem lesz
- Ismételje meg a lépést a rendszer összes radiátorán
30 INDIREKT TÁROLÓ ÜRÍTÉSE
- Ha nincs indirekt tároló, folytassa a következő lépéssel
31 SZELEPEK BEÁLLÍTÁSA KERINGETÉSRE
- Győződjön meg arról, hogy a vízbevezető szelep zárva van
- Állítsa vissza a leválasztó szelepet lefelé állásba
32 SEMLEGESÍTŐ KRISTÁLY HOZZÁADÁSA
- Rendszer megnyitása
- Semlegesítő kristályok keringetése
- Rendszeresen fordítsa meg az áramlást
33 A SZELEPEK BEÁLLÍTÁSA ÜRÍTÉSRE
- Az áramlási irány ellentétes oldalán lévő leválasztó szelepet állítsa felfelé "ürítésre"
- A vízbevezető szelepet nyissa ki, hogy fenntartsa a vízszintet a tartályban
34 SEMLEGESÍTETT VÍZ ÜRÍTÉSE
- A rendszer teljesen nyitott
35 RENDSZER ÜRÍTÉSE
- Addig végezzen ürítést, amíg a víz tiszta nem lesz

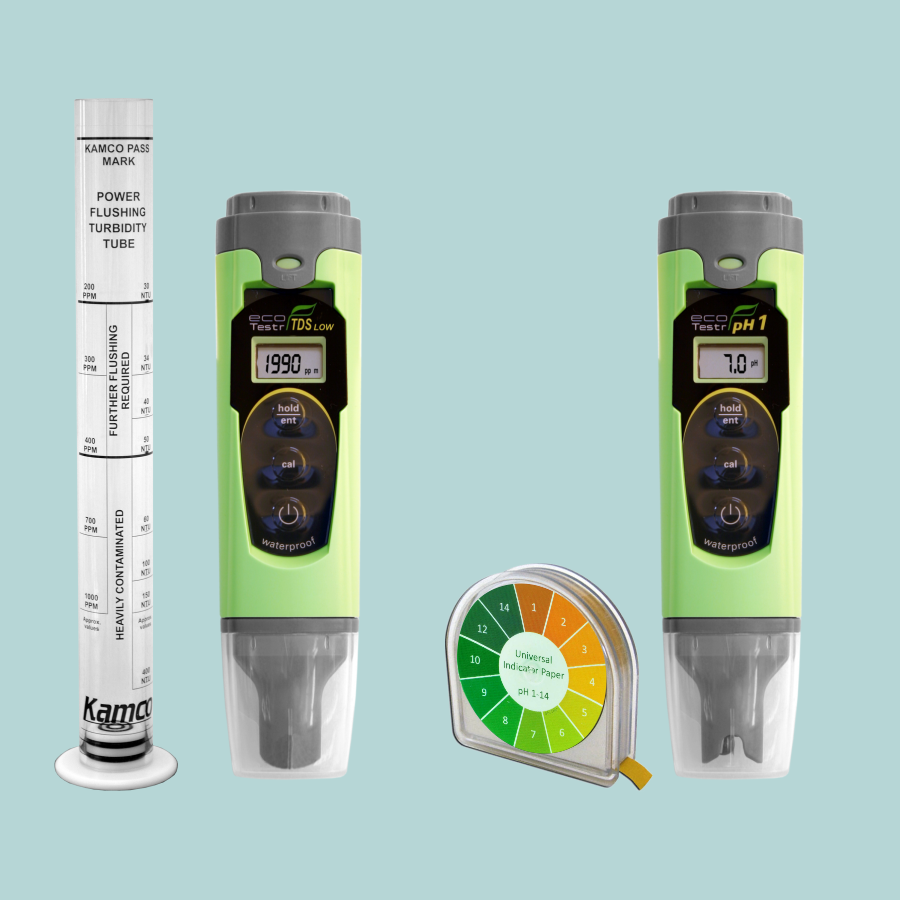

36 LEERESZTETT VÍZ VIZSGÁLATA
- Ellenőrizze, hogy a leeresztett víz valóban tiszta
- Tesztelje Turbidity Tube és TDS mérővel
- Ha Power Flush FX2 vegyszert használt, akkor tesztelje pH-papírral vagy pH-mérővel is.

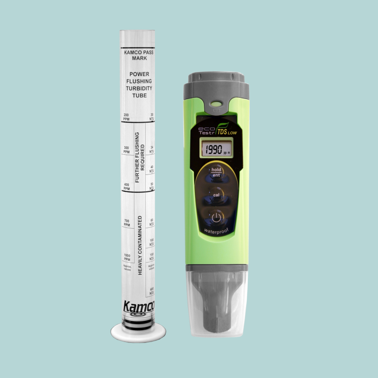

37 SZENNYEZŐ ANYAGOK VIZSGÁLATA
- Használja a turbidity tube-ot, hogy megbizonyosodjon arról, hogy nincsenek jelen szilárd szennyeződések, részecskék.
- Használjon TDS-mérőt, hogy megbizonyosodjon arról, hogy nincs már jelen oldható szennyeződés.

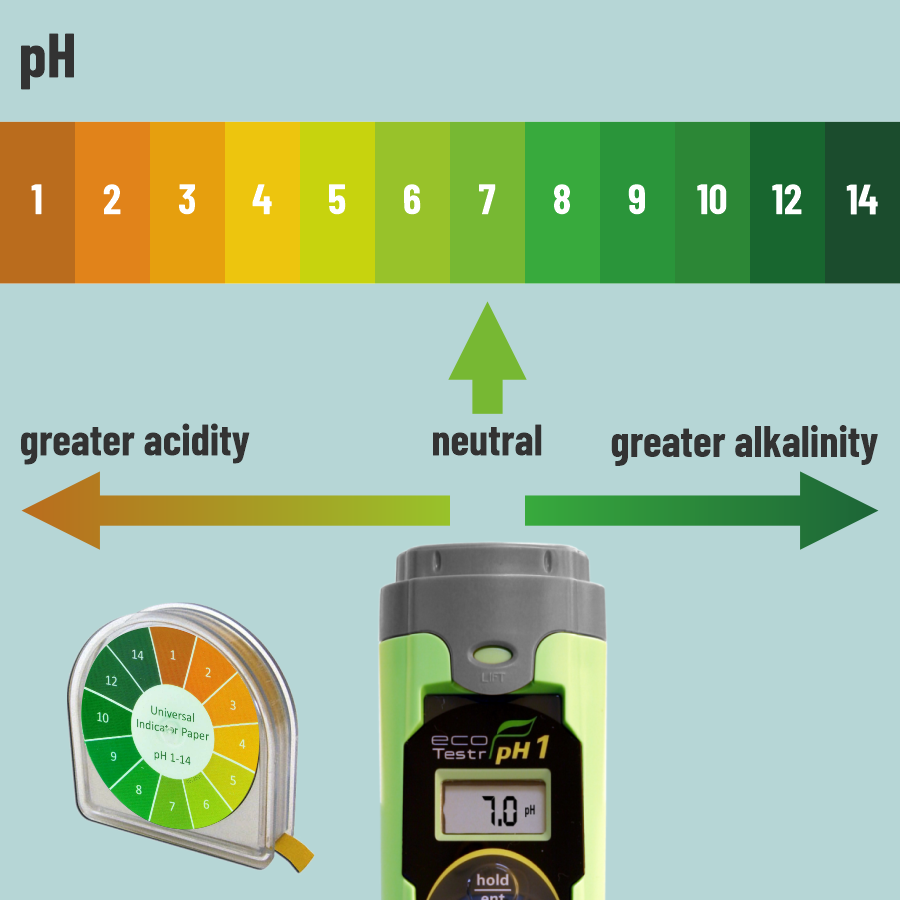

38 pH7 SEMLEGESSÉG
- A leeresztett víz ph 7 értéken semleges
- Az alacsonyabb pH-értékek korrózióhoz vezetnek a rendszerben
- A magasabb pH károsíthatja az alumíniumot, ha van
39 SZELEPEK KERINGÉSRE ÁLLÍTÁSA
- Győződjön meg arról, hogy a vízbevezető szelep zárva van
- Állítsa vissza a leválasztó szelepet lefelé állásba

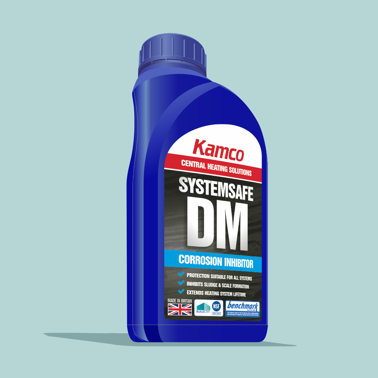

40 SYSTEMSAFE DM
- A legjobb eredmény elérése érdekében a Kamco a SYSTEMSAFE DM korróziógátló használatát javasolja minden erőteljes öblítésnél
- Megfelel: BS7593 és
Építési Szabályzat L rész

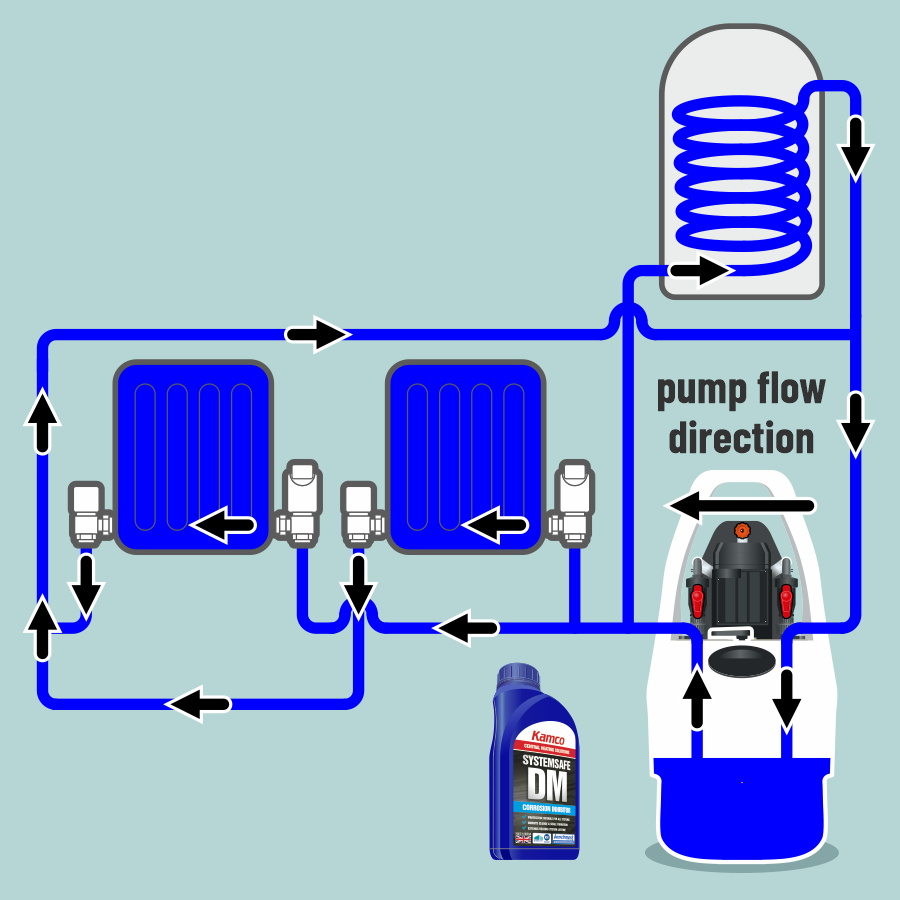

41 SYSTEMSAFE DM KERINGETÉSE
- Adja hozzá a SYSTEMSAFE DM-et a tartályhoz
a hozzáférési kupakon keresztül - A SYSTEMSAFE DM keringetése
- A rendszer teljesen nyitott
42 LEVÁLASZTÁS ÉS ÜRÍTÉS
- Kapcsolja ki a Clearflow áramellátást
- Válassza le az előremenőt és a visszatérőt a rendszerről
- Csatlakoztassa az előremenő tömlőt a szennyezett víz elvezetéséhez
- Kapcsolja be a Clearflow áramellátást, ürítse ki a tárolótartályt az előremenő tömlőn keresztül

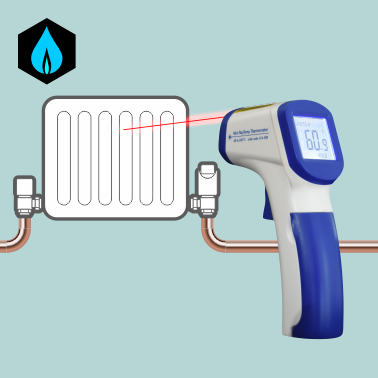

43 RADIÁTOR HŐELOSZTÁS
- Kapcsolja be a kazánt
- Használjon infravörös hőmérőt
a radiátorok egyenletesebb felfűtésének bemutatására, a hideg területek eltávolítására

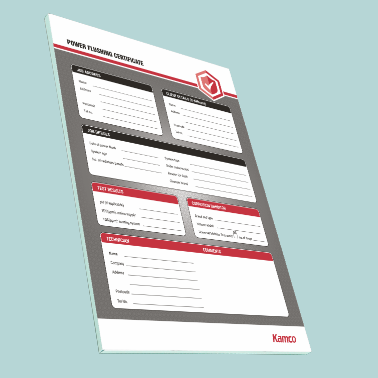

44 DOKUMENTUM ÁTADÁSA
- Töltsön ki egy Power Flushing tanúsítványt, amelyet a házigazdánál hagyhat, és őrizze meg az iratok másolatát
